Jak 4kanálový ovládací panel pro vozidla zjednodušuje vícekamerové systémy pro nákladní automobily

Zjednodušení ovládání více kamer v užitkových vozidlech. Moderní užitková vozidla často vyžadují více než jednu kameru pro zlepšení viditelnosti kolem vozidla. Nákladní automobil může například používat současně přední kameru, zadní kameru a boční kamery. Pokud je k jednomu monitoru vozidla připojeno několik kamer, je zapotřebí spolehlivý způsob přepínání a ovládání. The4CH Video Control Box pro vícekamerový displej a přepínání kamerje určen pro tento typ aplikace. Integruje čtyři kamerové vstupy CVBS do jedné kompaktní video řídicí jednotky vozidla, což umožňuje instalačním technikům vybudovat centralizovaný monitorovací systém s více kamerami bez použití samostatných ovladačů pro každou kameru.

Jeden ovladač pro čtyři automobilové kamery

4CH Vehicle Video Control Box podporuje až čtyři kamerové vstupy CVBS.

Typická konfigurace automobilové kamery může zahrnovat:

• CAM1 – Přední kamera
• CAM2 – Pohled zezadu / Záložní kamera
• CAM3 – levá boční kamera
• CAM4 – Pravá boční kamera

Tuto konfiguraci lze použít pro nákladní vozidla, dodávková vozidla, logistická vozidla, autobusy, užitková vozidla a další užitková vozidla, kde je třeba z jednoho displeje monitorovat více oblastí zobrazení. Pro výrobce a montéry kamerových systémů do vozidel může použití centralizovaného ovladače kamer do vozidel také zjednodušit integraci systému.

Automatické přepínání kamery při aktivaci spouště

Jednou z hlavních funkcí této spínací skříňky je automatické přepínání kamer. Každá kamera může být spouštěna samostatně. Když je aktivován spouštěcí signál, může se odpovídající kamera automaticky přepnout na zobrazení na celou obrazovku.

Například:

• Zpětný signál → Zadní kamera
• Levé směrové světlo → Levá boční kamera
• Pravé blinkr → Pravá boční kamera

To umožňuje, aby monitor vozidla automaticky zobrazoval pohled z kamery spojený s konkrétními jízdními podmínkami, namísto toho, aby řidič musel ručně přepínat mezi kanály kamery. Systém také umožňuje konfigurovat CAM1, CAM2, CAM3 nebo CAM4 jako prioritu zobrazení při příjmu více spouštěcích signálů.

Vhodné pro stávající kamerové systémy vozidel CVBS

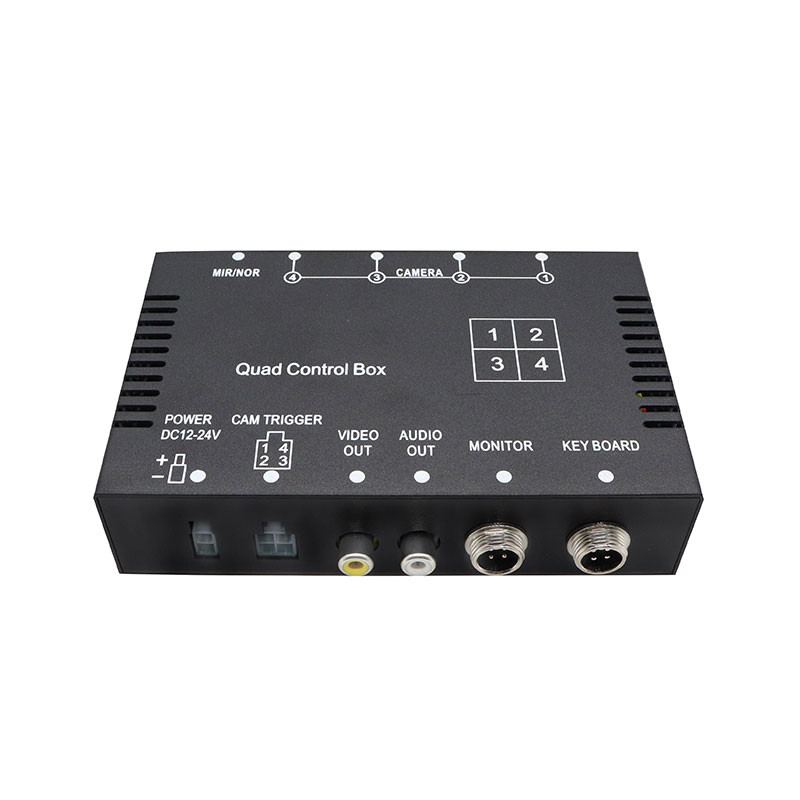

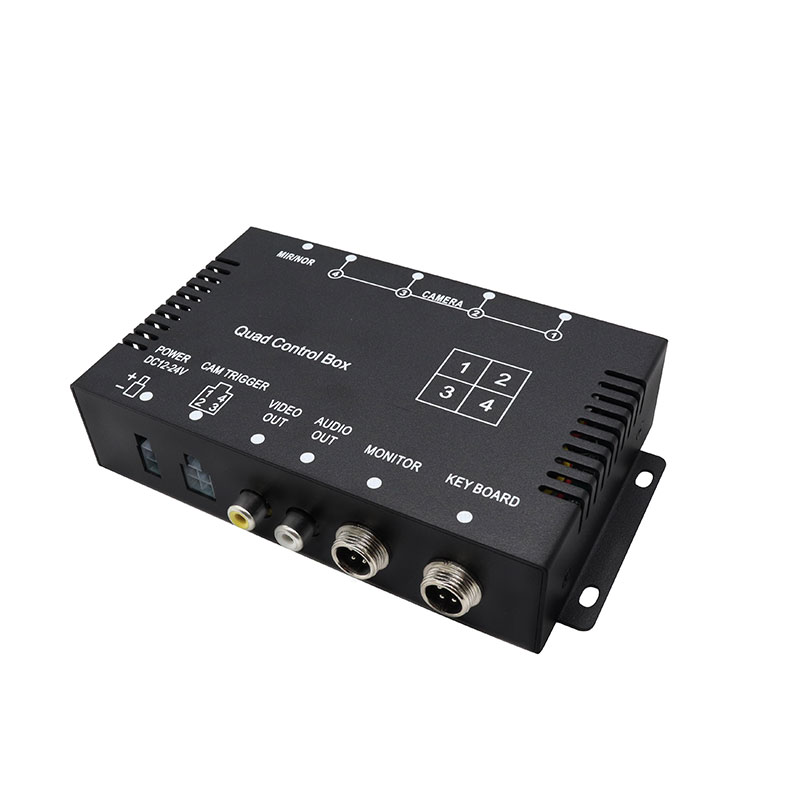

Pro zákazníky pracující s konvenčními analogovými automobilovými kamerami není výměna celého kamerového systému vždy nutná. Tento video ovladač CVBS je navržen pro čtyři vstupy kamery CVBS a lze jej integrovat s kompatibilními monitory vozidel. Video výstup je k dispozici přes RCA nebo 4P letecký konektor, což poskytuje flexibilitu pro různé konfigurace kabeláže vozidla. Ovladač podporuje video formáty PAL i NTSC a poskytuje 12V výstupní napájení pro kamery a LCD monitory. Díky tomu je produkt vhodný pro systémové integrátory, kteří hledají kompaktní automobilový videopřepínač pro aplikace v užitkových vozidlech.

Flexibilní nastavení obrazu pro různé polohy fotoaparátu

Různé pozice instalace kamery mohou vyžadovat různé orientace obrazu. 4CH ovladač podporuje nezávislé nastavení normálního nebo zrcadlového obrazu pro každý kanál kamery. Instalatéři proto mohou nakonfigurovat přední, zadní, levou a pravou stranu kamery podle jejich skutečné instalační polohy. Po zrušení spouštěcího signálu může obraz zůstat zobrazený přibližně dvě sekundy, než se vrátí do předchozího stavu zobrazení. To poskytuje lépe kontrolované přepínání kamerových systémů vozidel.

Aplikace 4CH ovladačů automobilových kamer

4CH Vehicle Video Control Box pro vícekamerový displej a přepínání kamer lze integrovat do různých mobilních aplikací pro sledování videa, včetně:

• Kamionové kamerové systémy
• Monitoring užitkových vozidel
• Dodávka a logistika vozidel
• Kamerové systémy autobusů a autokarů
• Stavební vozidla
• Sklápěče
• Autodomíchávače betonu
• Bagry
• Kolové nakladače
• Užitkové vozy
• Speciální vozidla
• Vícekamerové systémy zpětného pohledu

Pro výrobce kamerových systémů pro vozový park, integrátory elektroniky vozidel a profesionální instalátory může ovladač sloužit jako centralizovaný přepínací komponent mezi více kamerami CVBS a monitorem vozidla.

Proč používat 4kanálový přepínač fotoaparátu?

Systém vícekamerového vozidla nevyžaduje vždy komplikovanou platformu pro zpracování videa. Pro aplikace, které potřebují hlavně vícenásobné kamerové vstupy, automatické přepínání kamer a centralizované ovládání displeje, může poskytnout přímočaré řešení vyhrazená 4CH kamerová spínací skříňka. Carleader 4CH Vehicle Video Control Box pro vícekamerový displej a přepínání kamer kombinuje čtyřkanálový kamerový vstup CVBS, individuální ovládání spouštění, automatické přepínání na celou obrazovku, konfigurovatelnou prioritu kamery a nezávislé nastavení zrcátek v jedné kompaktní jednotce. Pro výrobce, distributory a montéry automobilových kamer, kteří hledají 4kanálový video ovladač, CVBS video ovladač, automobilový video přepínač nebo kamerový přepínač, lze tento typ ovladače integrovat do různých projektů monitorování užitkových vozidel. Carleader dodává ovladače automobilových kamer a komponenty pro video monitorování vozidel pro aplikace v užitkových vozidlech. OEM a přizpůsobené požadavky lze projednat podle projektových specifikací.
